超声波喷涂工作原理



每个超声喷嘴都以特定的频率工作,这决定了液滴大小。喷嘴采用高强度的钛合金和不锈钢材料制造,使其耐化学侵蚀并提供好的性能。通过沿喷嘴长度方向延伸的无堵塞的进料管将液体引入雾化表面,在雾化表面上的液体中产生震动。为了使液体雾化,雾化表面的振动幅度小心控制。在所谓的临界振幅之下,超声波能量不足以产生雾化液滴。如果幅度过高,则液体被撕开,并喷出大量的“流体块”。只有在一个特定的较窄的范围内,才产生超声波喷涂的低速细雾。

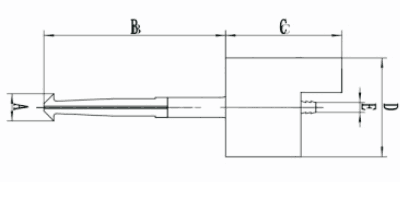

上面所示的喷嘴具有锥形雾化表面,其目的是分散喷雾。而有些应用要求喷雾窄,在这种情况下,喷头表面是平坦的。根据喷雾图案的宽度要求和所需的流量,喷头表面基本分成下面三种。

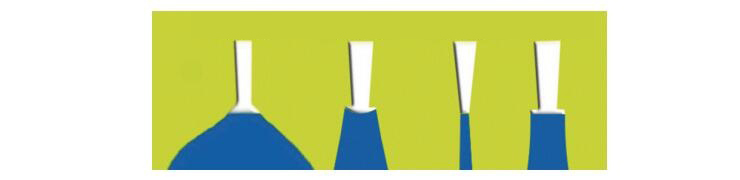

上图图中左边的图示表示散射型超声波喷嘴雾化形状为锥形,通常情况下,雾化喷涂直径为50.8——76.2mm。

中间插图是聚焦型超声波喷嘴雾化形状为细小柱状形,这种类型的超声波喷嘴喷涂直径范围0.381——1.016mm。通常我们推荐这一类型的喷嘴应用于喷涂流量较低,喷涂速率低,狭窄式喷涂。

右图表示平面型超声波喷涂雾化形状为圆柱形,这一喷涂模式流量和喷涂速率相对较高,但是相比散射型超声波喷嘴侧向喷涂范围有限。
